グランド 電線貫通金物
※スマホで見る場合は画面を横にしてご確認ください
箱用締付Ａ型 電線貫通金物
箱用締付A型 黄銅製
穴明けした板面にナット締付するタイプ（箱用締付型)
黄銅製 A10～A60まで

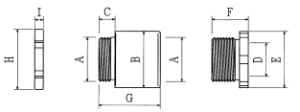

| 型 式 | 適合 ｹｰﾌﾞﾙ |
ﾊﾟｯｷﾝ 内径 |
ねじ規格 (取付穴A) |
本体 最大径 B |
ねじ長 C |
取付 ｸﾞﾗﾝﾄﾞ 内径 D |
本体長 G |
締付ﾅｯﾄ 外径 H |
締付ﾅｯﾄ 厚 I |
| A10A | 6～8 | 7 | G3/8 (16.6) |
22 | 11 | 10 | 32 | 28 | 5 |
| A10B | 8 | ||||||||
| A15A | 9～11 | 9 | G1/2 (20.9) |
28 | 11 | 15 | 35 | 31 | 5 |
| A15B | 10 | ||||||||
| A15C | 11 | ||||||||
| A20A | 12～15 | 12 | G3/4 (26.4) |
34 | 11 | 20 | 38 | 37 | 5 |
| A20B | 13 | ||||||||
| A20C | 15 | ||||||||
| A25A | 16～21 | 16 | G1 (33.2) |
42 | 11 | 25 | 42 | 45 | 6 |
| A25B | 18 | ||||||||
| A25C | 20 | ||||||||
| A30A | 22～27 | 22 | G1 1/4 (41.9) |
50 | 12 | 30 | 45 | 56 | 6 |
| A30B | 24 | ||||||||
| A30C | 26 | ||||||||
| A35A | 28～31 | 28 | G1 1/2 (47.8) |
56 | 12 | 35 | 47 | 63 | 6 |
| A35B | 30 | ||||||||
| A40A | 32～35 | 32 | G1 1/2 (47.8) |
56 | 12 | 40 | 47 | 63 | 6 |
| A40B | 34 | ||||||||
| A45A | 36～41 | 36 | G2 (59.6) |
70 | 12 | 45 | 52 | 76 | 6 |
| A45B | 38 | ||||||||
| A45C | 40 | ||||||||
| A50A | 42～45 | 42 | G2 (59.6) |
70 | 12 | 50 | 52 | 76 | 6 |
| A50B | 44 | ||||||||
| A55A | 46～51 | 46 | G2 1/2 (75.1) |
86 | 12 | 55 | 59 | 95 | 6 |
| A55B | 48 | ||||||||
| A55C | 50 | ||||||||
| A60A | 52～56 | 52 | G2 1/2 (75.1) |
86 | 12 | 60 | 59 | 95 | 6 |
| A60B | 54 | ||||||||
| A60C | 56 |
型式表示例
A：貫通金物の形状・・・・・・Ａ＝箱用Ａ型
20：呼び寸法・・・・・・・・型式の指定（10～60）
C：パッキンサイズ・・・・要指定（A,B,C）
箱用締付A型 アルミ製
穴明けした板面にナット締付するタイプ（箱用締付型）
アルミ製 A10～A60まで
| 型 式 | 適合 ｹｰﾌﾞﾙ |
ﾊﾟｯｷﾝ 内径 |
ねじ規格 (取付穴A) |
本体 最大径 B |
ねじ長 C |
取付 ｸﾞﾗﾝﾄﾞ 内径 D |
本体長 G |
締付ﾅｯﾄ 外径 H |
締付ﾅｯﾄ 厚 I |
| A10A | 6～8 | 7 | G3/8 (16.6) |
22 | 11 | 10 | 32 | 28 | 5 |
| A10B | 8 | ||||||||
| A15A | 9～11 | 9 | G1/2 (20.9) |
28 | 11 | 15 | 35 | 31 | 5 |
| A15B | 10 | ||||||||
| A15C | 11 | ||||||||
| A20A | 12～15 | 12 | G3/4 (26.4) |
34 | 11 | 20 | 38 | 37 | 5 |
| A20B | 13 | ||||||||
| A20C | 15 | ||||||||
| A25A | 16～21 | 16 | G1 (33.2) |
42 | 11 | 25 | 42 | 45 | 6 |
| A25B | 18 | ||||||||
| A25C | 20 | ||||||||
| A30A | 22～27 | 22 | G1 1/4 (41.9) |
50 | 12 | 30 | 45 | 56 | 6 |
| A30B | 24 | ||||||||
| A30C | 26 | ||||||||
| A35A | 28～31 | 28 | G1 1/2 (47.8) |
56 | 12 | 35 | 47 | 63 | 6 |
| A35B | 30 | ||||||||
| A40A | 32～35 | 32 | G1 1/2 (47.8) |
56 | 12 | 40 | 47 | 63 | 6 |
| A40B | 34 | ||||||||
| A45A | 36～41 | 36 | G2 (59.6) |
70 | 12 | 45 | 52 | 76 | 6 |
| A45B | 38 | ||||||||
| A45C | 40 | ||||||||
| A50A | 42～45 | 42 | G2 (59.6) |
70 | 12 | 50 | 52 | 76 | 6 |
| A50B | 44 | ||||||||
| A55A | 46～51 | 46 | G2 1/2 (75.1) |
86 | 12 | 55 | 59 | 95 | 6 |
| A55B | 48 | ||||||||
| A55C | 50 | ||||||||
| A60A | 52～56 | 52 | G2 1/2 (75.1) |
86 | 12 | 60 | 59 | 95 | 6 |
| A60B | 54 | ||||||||
| A60C | 56 |
型式表示例
A：貫通金物の形状・・・・・・Ａ＝箱用Ａ型
20：呼び寸法・・・・・・・・型式の指定（10～60）
C：パッキンサイズ・・・・要指定（A,B,C）
AL：種別記号・・・・・・箱用Ａ型アルミ=ＡＬ
箱用締付ＰＭ型 樹脂製
穴明けした板面にナット締付するタイプ（箱用締付型）
樹脂製 PM15～PM50まで
| 型 式 | 適合 ｹｰﾌﾞﾙ |
ﾊﾟｯｷﾝ 内径 |
ねじ規格 (取付穴A) |
本体 最大径 B |
ねじ長 C |
取付 ｸﾞﾗﾝﾄﾞ 内径 D |
本体長 G |
締付ﾅｯﾄ 外径 H |
締付ﾅｯﾄ 厚 I |
| PM15 | 6～11 | 11 | G1/2 (20.9) |
30 | 15 | 13.5 | 41 | 27 | 3.6 |
| PM20 | 11～15 | 15 | G3/4 (26.4) |
36 | 15 | 19 | 45 | 33 | 3.6 |
| PM25 | 15～20 | 20 | G1 (33.2) |
44 | 15 | 23 | 49 | 41 | 4.5 |
| PM30 | 21～26 | 26 | G1 1/4 (41.9) |
53 | 17 | 30 | 53 | 49 | 4.5 |
| PM40 | 27～34 | 34 | G1 1/2 (47.8) |
64 | 17 | 37 | 56 | 61 | 4.5 |
| PM50 | 34～44 | 44 | G2 (59.6) |
76 | 19 | 47 | 62 | 74 | 5 |
※一部上記寸法表に準じていない部分及び形状がございます。
型式表示例
PM：貫通金物の形状・・・・・・箱用ＰＭ型（樹脂）
20：呼び寸法・・・・・・・・型式の指定（15～50）
その他電線貫通金物
その他取付や特殊用途の電線貫通金物
箱用溶接Ｃ型 溶接Ｂ型 各種
箱用溶接タイプＣ型
穴明けした板面に溶接する箱用溶接タイプ
| 型 式 | Ｃ |
| サイズ | 10～60 |
| 本体部 | 鉄（メッキ付） |
| 締付部 | 黄銅（メッキ付） |
樹脂製 締付タイプ
穴明けした面にナット締付するタイプ
ねじが長いので厚い面には最適
| 型 式 | FRP |
| サイズ | 15・20・25 |
| 本体部 | ポリカーボネイト |
| 締付部 | ポリカーボネイト |
樹脂製 隔壁タイプ
壁などから出た電線を表面から防水する貫通金物
| 型 式 | MPG |
| サイズ | 20 |
| 本体部 | 樹脂 |
| 締付部 | 樹脂 |
溶接タイプＢ型
甲板溶接用電線貫通金物
| 型 式 | B |
| サイズ | 15～60 |
| 長さ(mm) | 50・100・200 |
| 本体部 | 鉄（メッキ付） |
| 締付部 | 黄銅 |
